ВЕНТИЛЯТОРЫ КАНАЛЬНЫЕ ДЛЯ ПРЯМОУГОЛЬНЫХ КАНАЛОВ SF

Применение:

Канальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других невзрывоопасных смесей в системах вентиляции и кондиционирования воздуха. Канальные вентиляторы применяются для приточновытяжной вентиляции офисов, залов ожидания, складских
помещений, торговых залов и т.д.

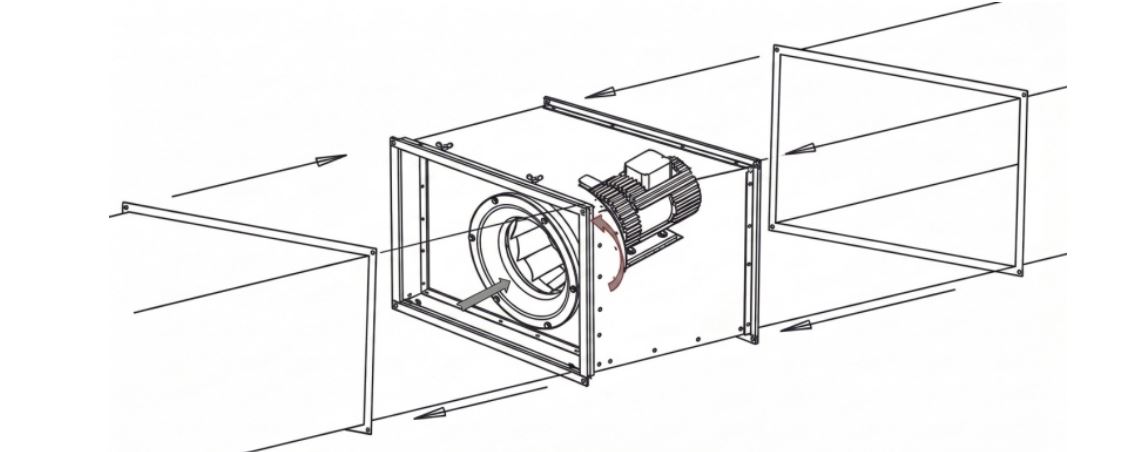

Конструкция и материалы

Канальные вентиляторы представлены в 8 типоразмерах, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольных вентиляторов. Корпуса всех типоразмеров этой серии изготавливаются из оцинкованного стального листа:

• 1,2 мм для типоразмеров 50x25,50x30,60x30,60x35,70x40,80x50;
• 1, 5 мм для типоразмеров 90x50,100x50;

по периметру сторон располагаются стандартные присоединительные фланцы шириной 20мм за исключением размеров: 90x50,100x50 - 30 мм.

Вентиляторы оснащены рабочими колесами с назад загнутыми лопатками и асинхронным трехфазным двигателем. Степень защиты: 1Р 54. Колеса изготовлены с помощью лазерной сварки, ротационной и штамповой вытяжки. Получаемые аэродинамические характеристики обеспечивают высокий КПД, низкий уровень шума, легкость конструкции. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу нагревания.

Модель	Номинальный. расход, м3/ч	Макс. напор, Па	Вес, кг	Электро-питание, В/Ф/Гц	Электропитание, кВт / рабочий ток, А	Частота вращения, об./мин	Макс.температура перемещаемого воздуха, С

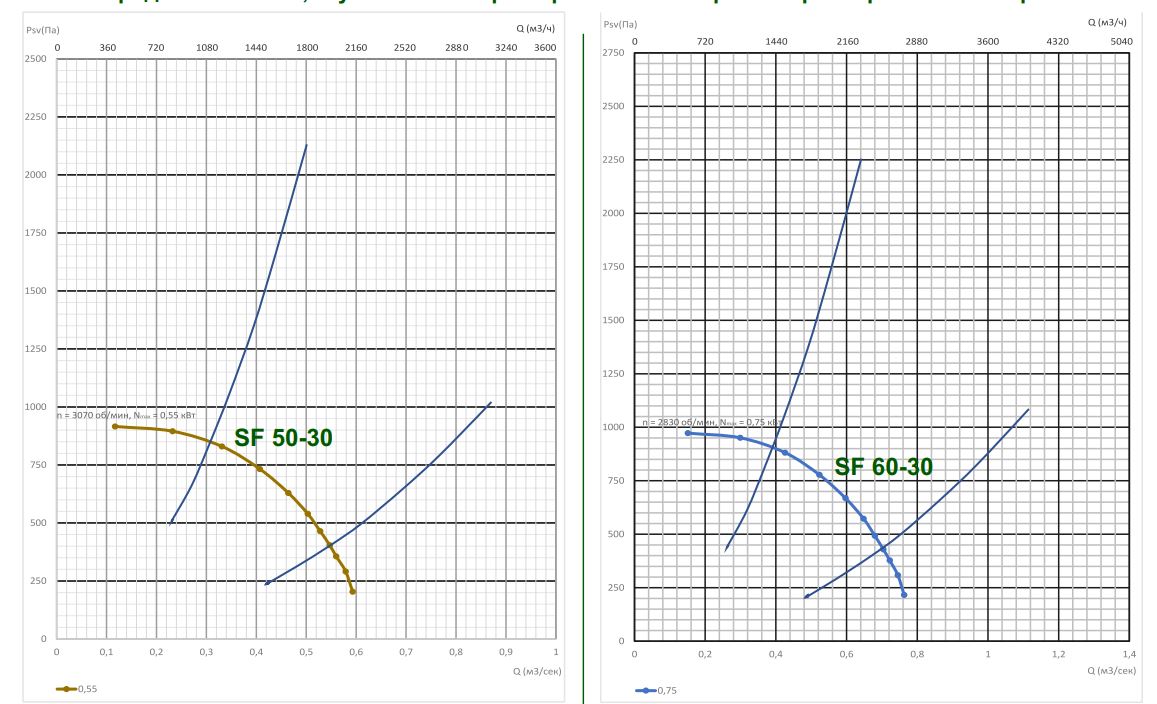

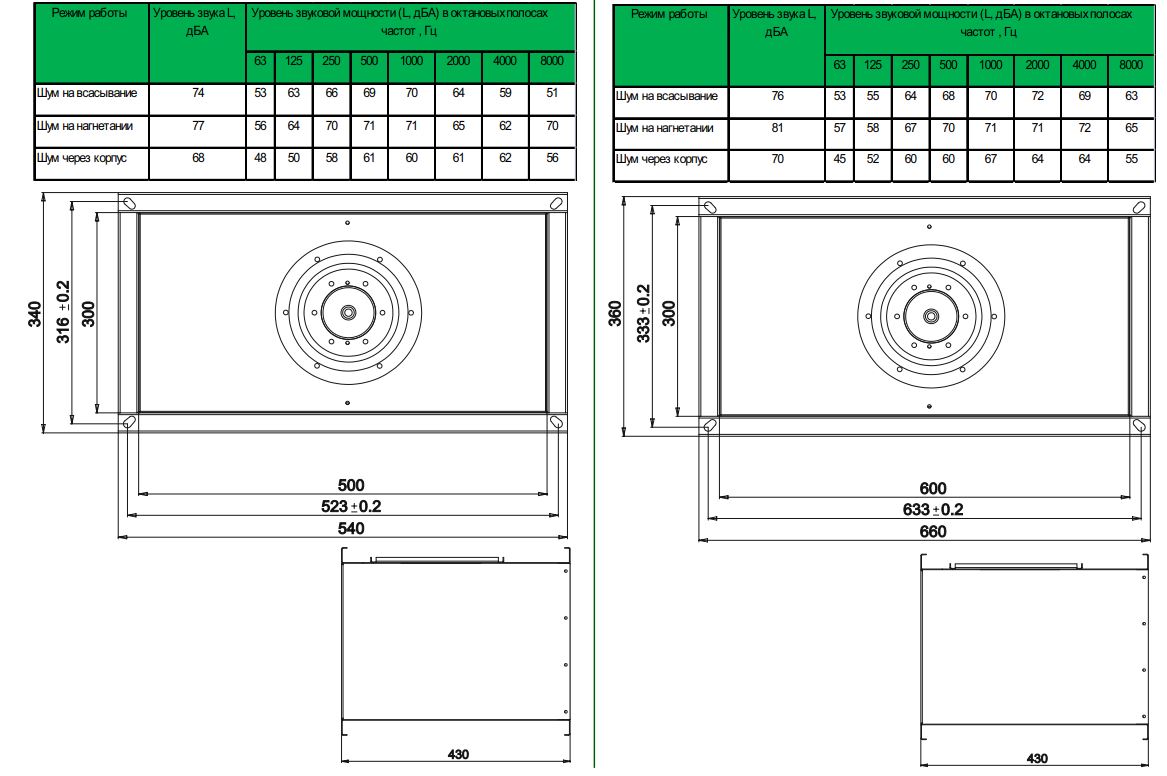

SF 50-30 0,55-250	2200	580	32	380/3/50	0,55/1,43	2750	-20...+40
SF 60-30 0,75-280	2900	653	45	380/3/50	0,75/1,92	2750	-20...+40

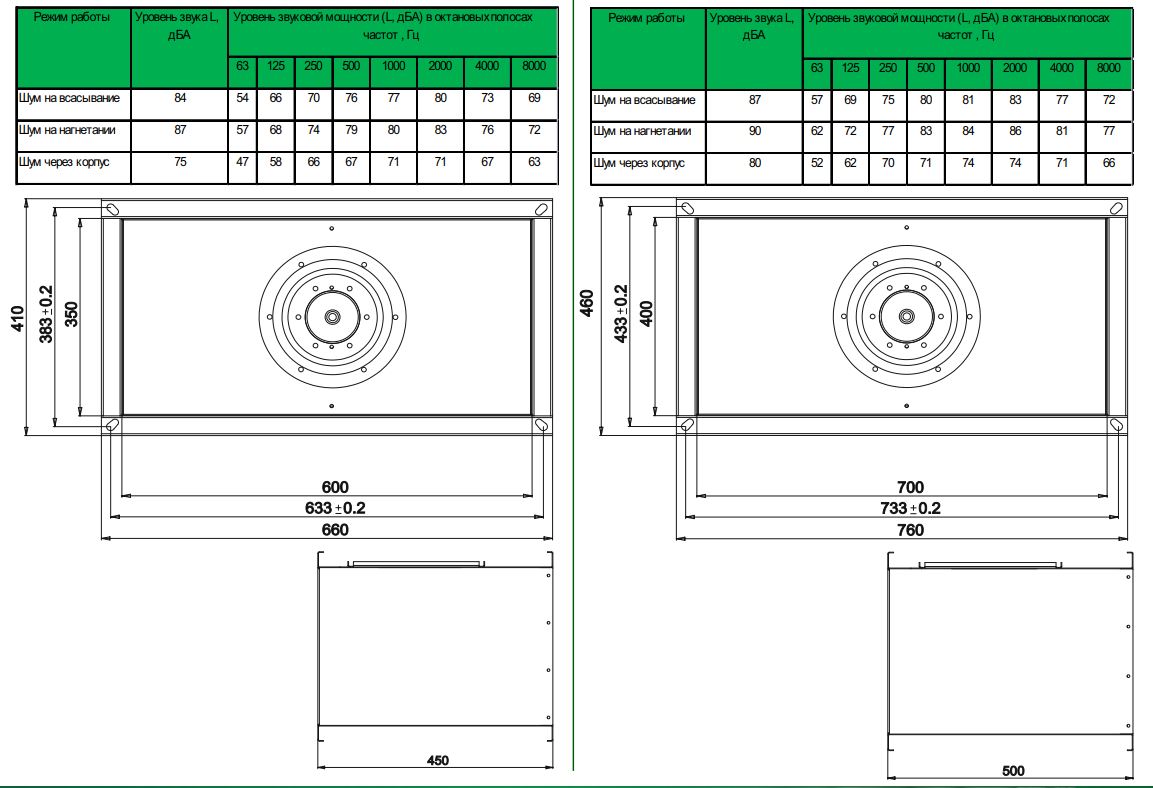

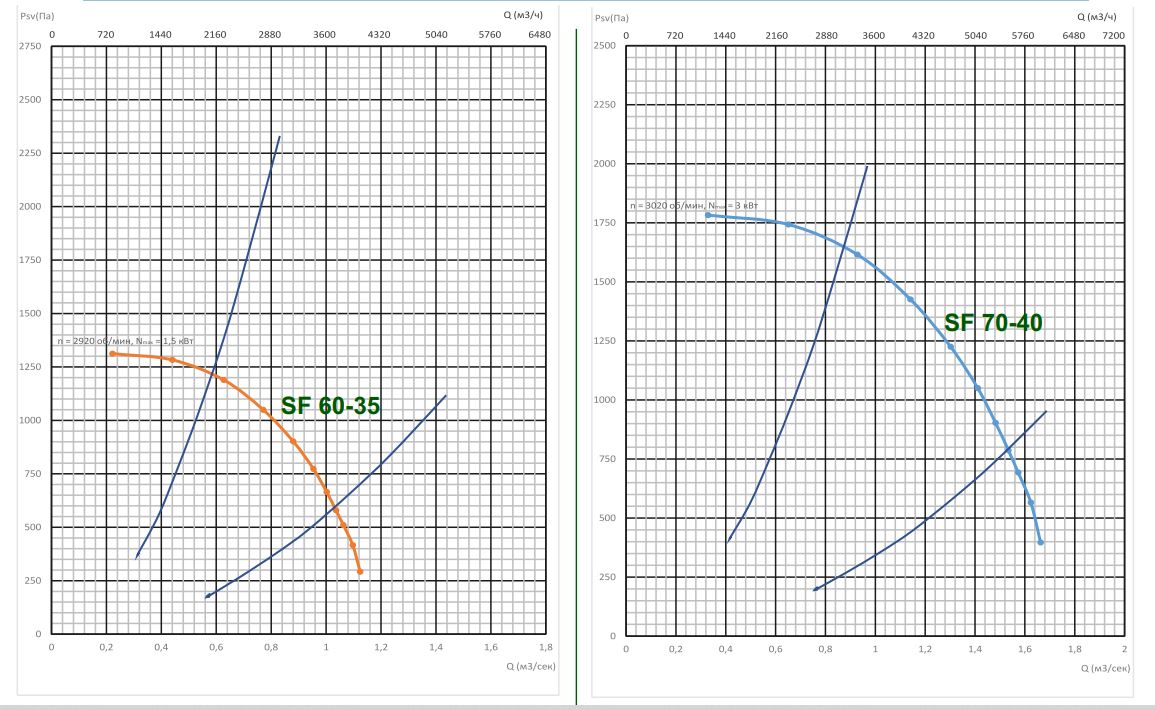

SF 60-35 1,5-315	4250	1070	52	380/3/50	1,5/3,46	2880	-20...+40
SF 70-40 3,0-355	6200	1405	68	380/3/50	3,0/7,03	2840	-20...+40

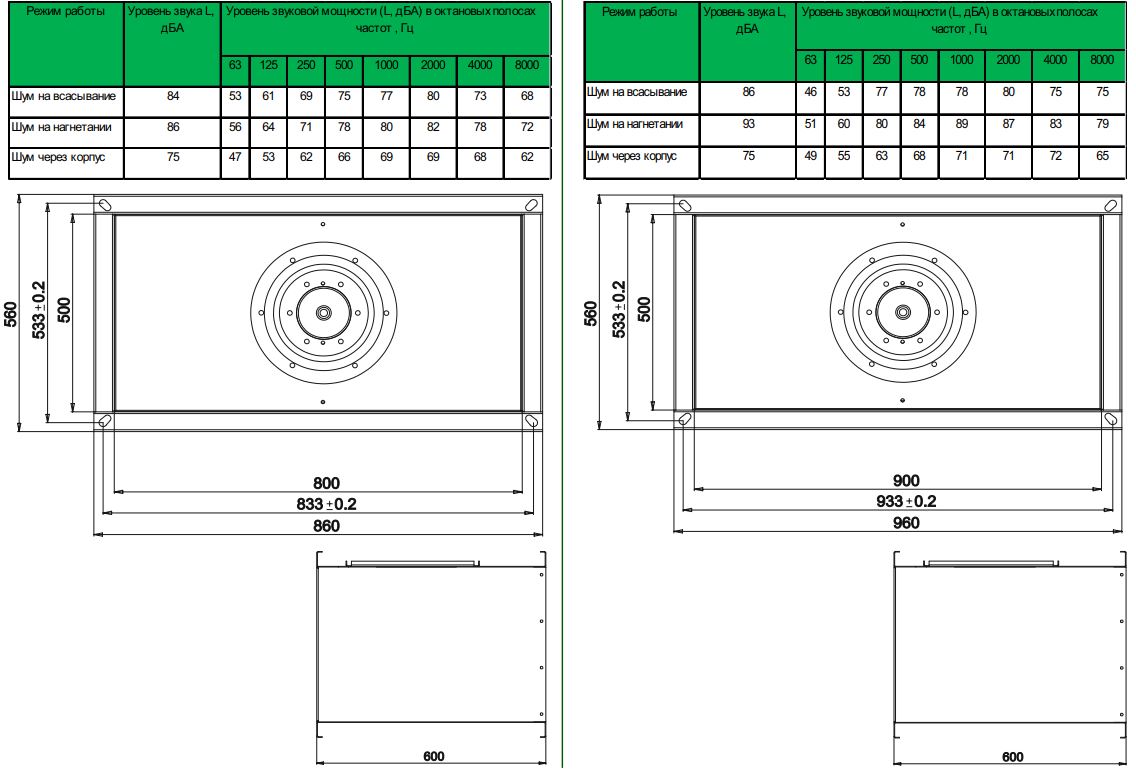

SF 80-50 3,0-355	6400	1545	73	380/3/50	3,0/7,03	2840	-20...+40
SF 90-50 4,0-400	8800	1780	87	380/3/50	4,0/7,9	2840	-20...+40

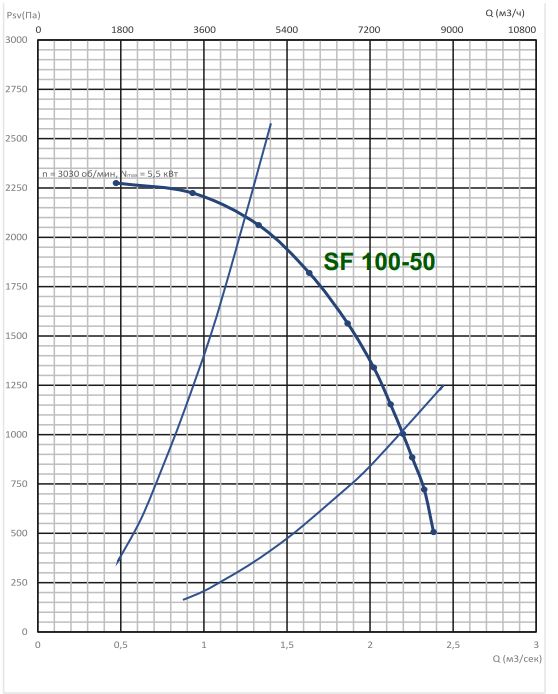

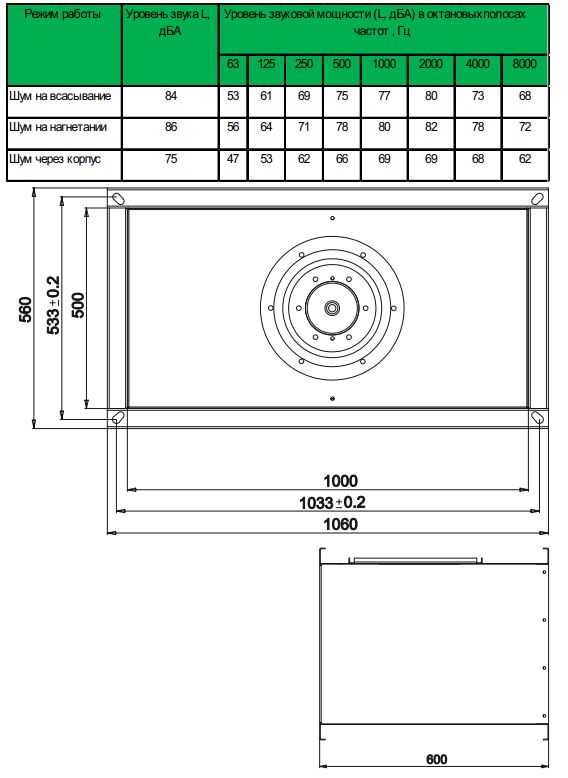

SF 100-50 5,5-400	9000	1850	93	380/3/50	5,0/10,8	2840	-20...+40
